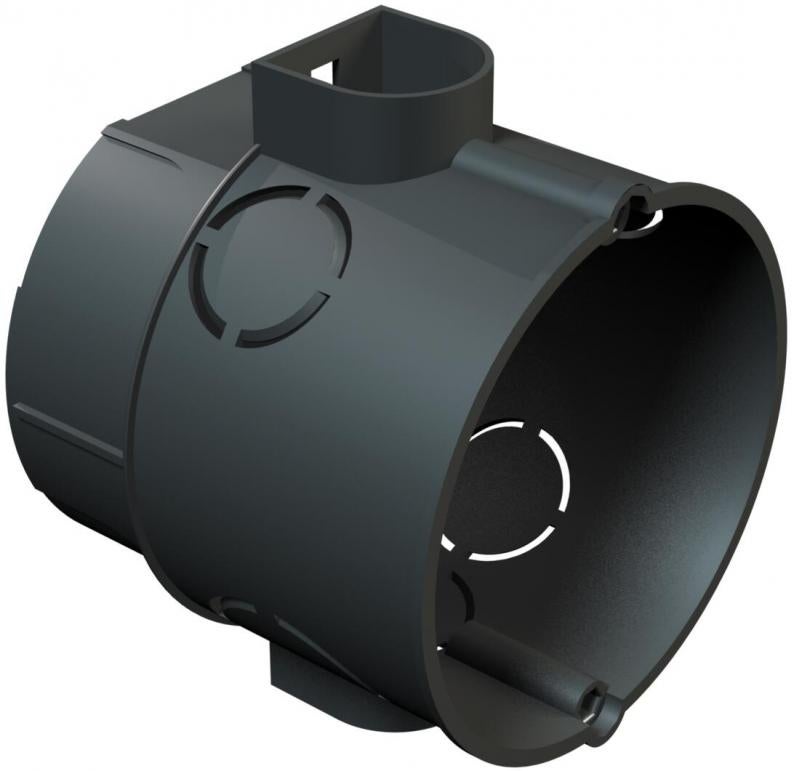

Zemapmetuma ierīču / savienojumu kārba

Type UG 60 VD

Item no. 2003019

EAN 4012195002314

Datu lapa (PDF)

REACH Atbilstības deklarācija (PDF)

RoHS Atbilstības deklarācija (PDF)

Show all variants

Item no. / Type

2003019 / UG 60 VD

Augstums

60 mm

Diametrs

60 mm

Ievadu skaits

caurules diametram

20/25 mm

This item is a discontinued product!

You can find the successor product here.

Smallest selling unit: 25 Gabals

Gabals

Description

Ierīču/savienojuma kārba ar aizsardzību pret pārāk stipru pievilkšanu un garantētu, standartam atbilstošu kombinācijas attālumu 71 mm (atb. DIN 49 073-1) ar Snap fiksēšanas savienojumu. Izlaužamas atveres vadiem un caurulēm ar diametru Ø 20 mm un Ø 25 mm. Kombinējami spraišļu un skrūvsavienojumam, dziļi ievietojami apmetuma turētāji, ierīces skrūvju attālums 60 mm, ar 3,2 mm pašiegriezošām skrūvēm piestiprināmam skrūvējamam stiprinājumam, ar 2 skrūvju kupoliem bez skrūvēm, aizsardzības klase IP20.

Technical data

Izmēri

Augstums	60 mm

Tehniskie dati

Atveres veids	Izlaužamas atveres vadiem un caurulēm ar diametru Ø 20 mm un Ø 25 mm
Grīdas augstums min.	64 mm
Ieliktņu skaits	1
Ierīces skrūvju attālums	60 mm
Diametrs	60 mm
Ievadu skaits	13
Ierīču stiprinājums	skrūvēt vai nostiprināt ar spraisli
Ievads no aizmugures	nē
Aizsardzības veids	IP20
Plombējams	nē
Elektrosistēmu funkciju	bez
Korpusa caurvada veids	Izvirzījums
Ekranizēts	nē
caurules diametram	20/25 mm
Ar skrūvēm	nē
Hermētisks	nē
Ar naglas apskavu	nē
Balsti	Tuneļa balsti
Nominālais diametrs min.	1,5 mm²
Nominālais diametrs maks.	2,5 mm²
Diametrs iekšpusē	60 mm
Forma	apaļš
Aprīkojums	bez
Vāks	bez
Vāka nostiprināšana	nav attiecināms
ROHS atbilstība	jā
ugunsizturīgs	atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C
Izmērs	Ø60mm, H60mm
Materiāls	Polistirols
Krāsa	melns
Nominālais spriegums	400 V
Izstrādājuma sērija	WIN sērija

Environmental Data

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,0588 kg CO₂e / 1 Gabals
