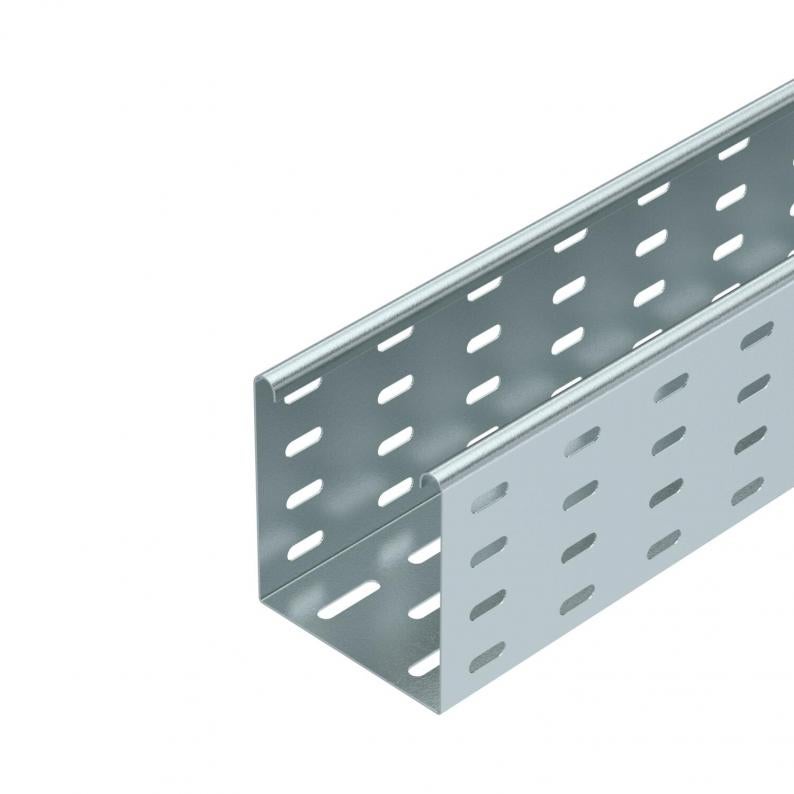

Kabeļu rene MKS 110 FS
Tips MKS 110 FS
Preces nr. 6060102
EAN 4012196061815
Preces nr. / Tips
Garums
Platums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
MKS 110 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Tehniskie dati

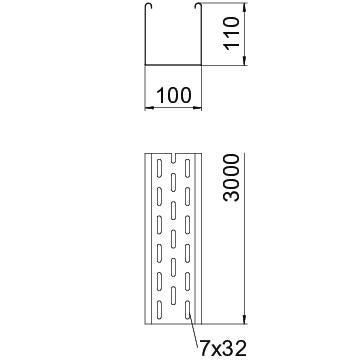

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 110 mm |
| Izmērs W | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 108 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 10800 mm² |
| Ar augšējo daļu | nē |
| Izmēri | 110 x 100 |
| ROHS atbilstība | jā |
| Izmērs | 110x100x3000 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | MKS sērija |
Noslodze
| Balstu atstatums 1,5 m | 1,85 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 1,3 kN/m |
| Balstu atstatums 2,5 m | 0,75 kN/m |
| Balstu atstatums 3,0 m | 0,6 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 6,6785 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 6,6785 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6067131
Garenie un leņķa savienotāji 110 FSTips
RLVL 110 FS
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Preces nr.
MKS 110 FS
3000
100
nē
1
cinkots
Tērauds
6060102
MKS 120 FS
3000
200
nē
1
cinkots
Tērauds
6060196
MKS 130 FS
3000
300
nē
1
cinkots
Tērauds
6060307
MKS 140 FS
3000
400
nē
1
cinkots
Tērauds
6060404
MKS 150 FS
3000
500
nē
1
cinkots

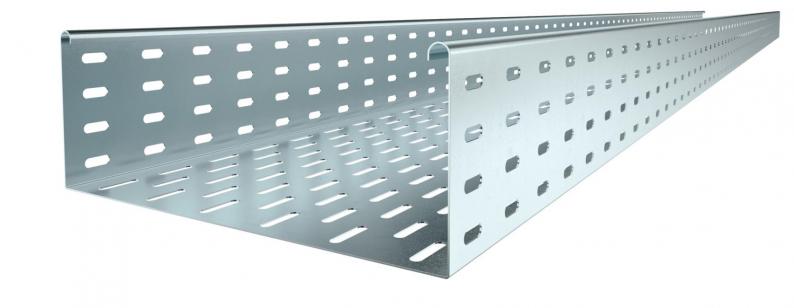

Tērauds
6060412
