Kabeļu rene SKSU 110 FS
Tips SKSU 110 FS
Preces nr. 6063403
EAN 4012196395231
Preces nr. / Tips
Garums
Platums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

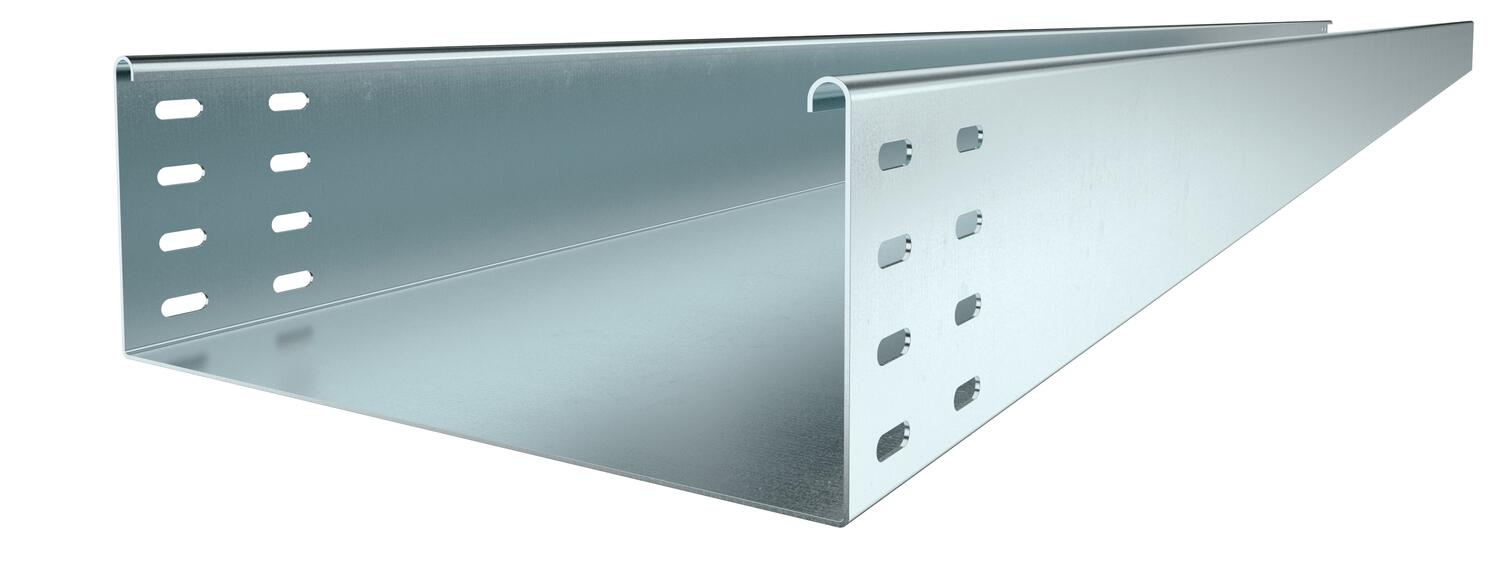

SKSU 110 = neperforēta smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 110 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Kabeļu rene abās pusēs ir aprīkota ar savienotājiem paredzētiem caurumiem.
Garenie savienotāji ir pasūtāmi atsevišķi.
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 110 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | nē |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 108 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1,5 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | nē |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 10800 mm² |
| Ar augšējo daļu | nē |
| Izmēri | 110 x 100 |
| ROHS atbilstība | jā |
| Izmērs | 110x100x3000 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | SKS sērija |
Noslodze
| Balstu atstatums 1,5 m | 3 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 2,4 kN/m |
| Balstu atstatums 2,5 m | 1,76 kN/m |
| Balstu atstatums 3,0 m | 1,2 kN/m |
| Balstu atstatums 3,5 m | 0,84 kN/m |
| Balstu atstatums 4,0 m | 0,8 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 9,1124 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 9,1124 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6067131
Garenie un leņķa savienotāji 110 FSTips
RLVL 110 FS
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Preces nr.
SKSU 110 FS 6
6000
100
nē
1,5
cinkots
Tērauds
6063412
SKSU 110 FS
3000
100
nē
1,5
cinkots
Tērauds
6063403
SKSU 120 FS
3000
200
nē
1,5
cinkots
Tērauds
6063438
SKSU 130 FS
3000
300
nē
1,5
cinkots
Tērauds
6063454
SKSU 140 FS
3000
400
nē
1,5
cinkots
Tērauds
6063470
SKSU 150 FS
3000
500
nē
1,5
cinkots
Tērauds
6063497
Garums
Platums
SKSU 110 FS 6
Preces nr.
6063412
Garums
6000
Platums
100
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
cinkots
Materiāls
Tērauds
SKSU 110 FS
Preces nr.
6063403
Garums
3000
Platums
100
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
cinkots
Materiāls
Tērauds
SKSU 120 FS
Preces nr.
6063438
Garums
3000
Platums
200
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
cinkots
Materiāls
Tērauds
SKSU 130 FS
Preces nr.
6063454
Garums
3000
Platums
300
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
cinkots
Materiāls
Tērauds
SKSU 140 FS
Preces nr.
6063470
Garums
3000
Platums
400
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
cinkots
Materiāls
Tērauds
SKSU 150 FS
Preces nr.
6063497
Garums
3000
Platums
500
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
Virsma
cinkots
Materiāls
Tērauds
