Papildu montāžas vienība, paredzēta GESR9, augstums 40-240 mm
Type OKA-G A 40240R9
|Item no. 7424346
|EAN 4012195244066
Item no. / Type
7424346 / OKA-G A 40240R9
Garums
460 mm
Platums
400 mm
Montāžas atvere iebūvējamai vienībai
apaļš
Kanāla augstums min.
40 mm
Kanāla augstums maks.
240 mm
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description

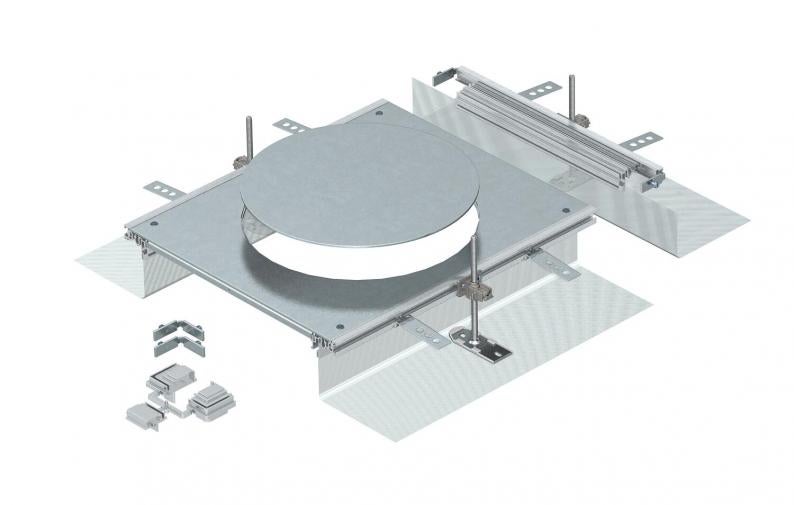

Montāžai gatava kanālu montāžas vienība ar ierīču montāžas vāku iebūvējamās vienības ar nominālo izmēru R9 iebūvēšanai, sastāv no sānu profiliem ar pieliktu elastīgu sānu sienu no metāla sieta, grīdas seguma salaidumprofiliem, kanāla vāka ar cieši noslēgtu montāžas atveri un kanāla gala elementa. Piegādes komplektā ietilpst 3 augstumā regulējami stiprinājuma leņķi, 3 betona enkuri, 1 vāka savienojuma balsts (bez augstuma regulatora - lūdzu, pasūtiet atsevišķi) un 1 komplekts leņķa atzarojuma izveidei.
Montāžas atveres izmērs piemērots apaļas iebūvējamās vienības ar nominālo izmēru R9 vai R9/55 iebūvēšanai.
Technical data

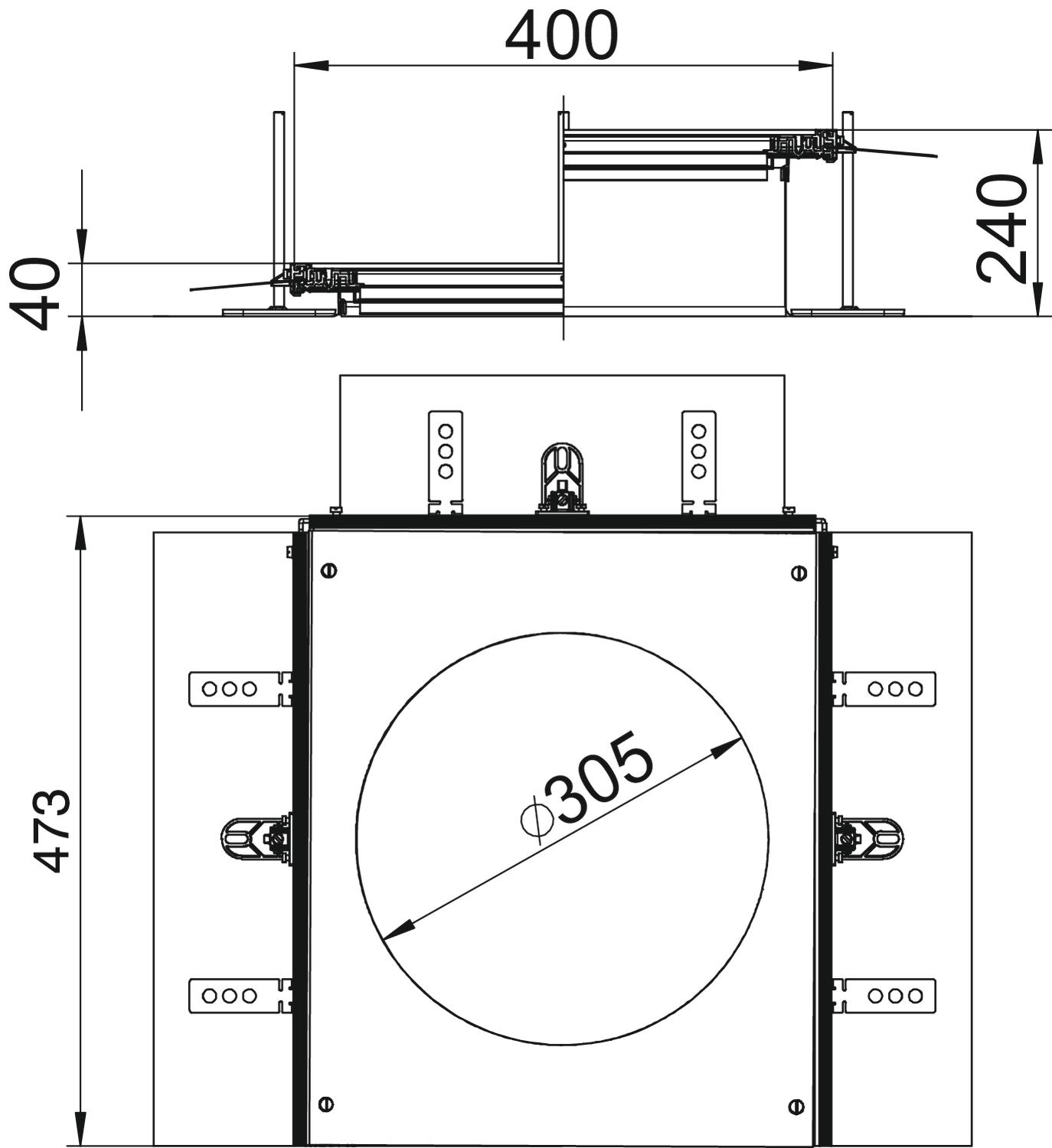

Izmēri
| Garums | 460 mm |
|---|---|
| Platums | 400 mm |
| Izmērs A | 400 mm |
| Izmērs H | 40 mm |
| Izmērs d Ø | 305 mm |
Tehniskie dati
| Vāķi | 1 |
|---|---|
| Augstuma regulēšanas diapazons min. | 40 mm |
| Augstuma regulēšanas diapazons maks. | 240 mm |
| Minimālais grīdas pamatnes augstums | 40 |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | nē |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iespējams iemontēt blīvi | jā |
| Atdalāms | jā |
| Grīdas plāksne | nē |
| Augšējā daļa, noņemama | jā |
| Vāka nostiprināšana ar ātru fiksāciju | nē |
| Montāžas atvere | servisa modulim |
| Montāžas atveres pārsegums | jā |
| Ar starpsienu | nē |
| Vāka materiāla biezums | 4 |
| Montāžas atvere iebūvējamai vienībai | apaļš |
| Piemērots kompensācijas šuvei | nē |
| Ar pārlaidumu | jā |
| Montāžas atveru skaits | 1 |
| Ar atveri pieslēgumam | jā |
| Piemērots atvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | jā |
| Nominālais lielums ierīču iebūvēšanas vienībai | R9 |
| Kanāla augstums min. | 40 mm |
| Kanāla augstums maks. | 240 mm |
| Virsma | cinkots |
| Materiāls | Tērauds |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 46,2026 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 46,2026 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistēmas piederumi
Article
Type
Item no.
Amount
GESR9 55U V 7011
7405047
Smallest selling unit: 1 Gabals
1Gabals
Gabals
GESR9 55U V 9011
7405049
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Item no. 7405047
Apaļš ierīču montāžas modulis grīdas pamatnes augstumam 55mmType
GESR9 55U V 7011
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Item no. 7405049
Apaļš ierīču montāžas modulis grīdas pamatnes augstumam 55mmType
GESR9 55U V 9011
Smallest selling unit: 1 Gabals
1Gabals
Gabals
