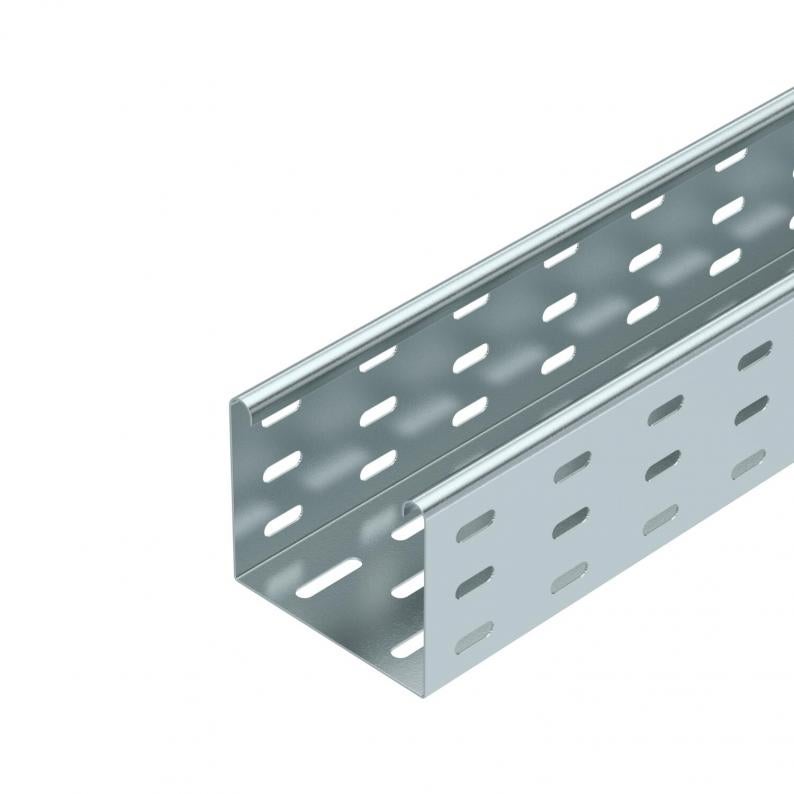

Kabeļu rene MKS 85 FS
Tips MKS 810 FS
Preces nr. 6057101
EAN 4012196060733
Preces nr. / Tips
Garums
Platums
Loksnes biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
MKS 85 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 85 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 85 mm |
| Izmērs B | 100 mm |
| Izmērs W | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 83 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 8300 mm² |
| Ar augšējo daļu | nē |
| Izmēri | 85 x 100 |
| ROHS atbilstība | jā |
| Izmērs | 85x100x3000 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Noslogošanas testa tips saskaņā ar IEC 61537 | II tips |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts |
| Izstrādājuma sērija | MKS sērija |
Noslodze
| Balstu atstatums 1,5 m | 1,75 kN/m |
|---|---|
| Balstu atstatums 1,75 m | 1,4 kN/m |
| Balstu atstatums 2,0 m | 1,1 kN/m |
| Balstu atstatums 2,5 m | 0,5 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
sertificēts platumam no 300 mm ar salaiduma līsti SSLB
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 5,6826 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 5,6826 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6067123
Garenie un leņķa savienotāji 85 FSTips
RLVL 85 FS
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (1)
Deklarācijas (5)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Loksnes biezums
Virsma
Materiāls
Preces nr.
MKS 810 FS
3000
100
nē
1
cinkots
Tērauds
6057101
MKS 820 FS
3000
200
nē
1
cinkots
Tērauds
6057209
MKS 830 FS
3000
300
nē
1
cinkots
Tērauds
6057306
MKS 840 FS
3000
400
nē
1
cinkots
Tērauds
6057403
MKS 850 FS
3000
500
nē
1
cinkots
Tērauds
6057500
MKS 860 FS
3000
600
nē
1
cinkots
Tērauds
6057535
Platums
MKS 810 FS
Preces nr.
6057101
Garums
3000
Platums
100
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
MKS 820 FS
Preces nr.
6057209
Garums
3000
Platums
200
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
MKS 830 FS
Preces nr.
6057306
Garums
3000
Platums
300
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
MKS 840 FS
Preces nr.
6057403
Garums
3000
Platums
400
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
MKS 850 FS
Preces nr.
6057500
Garums
3000
Platums
500
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
MKS 860 FS
Preces nr.
6057535
Garums
3000
Platums
600
Funkciju nodrošināšana
nē
Loksnes biezums
1
Virsma
cinkots
Materiāls
Tērauds
