Zemgrīdas kārba „UGD250-3”, paredzēta „GES9/55”
Tips UGD55 250-3 9R
Preces nr. 7410060
EAN 4012195678724
Preces nr. / Tips
7410060 / UGD55 250-3 9R
Grīdas līmeņa augstums min.
55 mm
Grīdas līmeņa augstums maks.
80 mm
Vāka izpildījums
kvadrātisks
Montāžas atvere iebūvējamai vienībai
kvadrātisks
Nominālais lielums ierīču iebūvēšanas vienībai
9
Nominālais lielums
250 mm
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

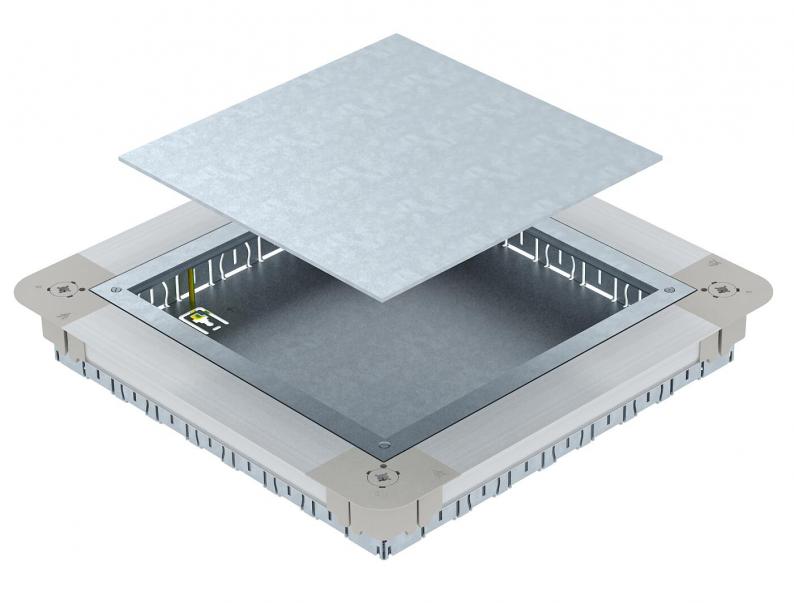

Zemgrīdas ierīču kārba ar montāžas vāku un vāka nosegplāksni ar sānu sienām no tērauda loksnes. Kvadrātveida ierīču montāžas moduļa GES9/55 montāžai betona grīdās, sākot no 55 mm. Var bez pakāpēm noregulēt uz betona grīdas augstumu un klonu var pieguļoši iestrādāt pie klona novilkšanas malas. Ar atverēm cauruļu ievietošanai katrā pusē: 7 x M20, 3 x M25, 4 x M32. Lietderīgais caurules lielums, ja sistēmas augstums ir 55 mm: M20.
Tehniskie dati
Izmēri
| Garums | 367 mm |
|---|---|
| Platums | 367 mm |
| Augstums | 55 mm |
| Izmērs A | 367 mm |
| Izmērs B | 367 mm |
| Izmērs b | 244 mm |
| Izmērs a | 244 mm |
| Izmērs H | 55 mm |
Tehniskie dati
| Grīdas līmeņa augstums min. | 55 mm |
|---|---|
| Grīdas līmeņa augstums maks. | 80 mm |
| Vāka izpildījums | kvadrātisks |
| Augstuma regulēšanas diapazons min. | 55 mm |
| Augstuma regulēšanas diapazons maks. | 80 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | nē |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Kanālu platums min. | 190 mm |
| Kanālu platums maks. | 250 mm |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iespējams iemontēt blīvi | nē |
| Atdalāms | nē |
| Grīdas plāksne | jā |
| Piemērots zemgrīdas kanālam | nē |
| Grīdas kopšana | sauss |
| Iegremdējams vienā līmenī ar pamatni | jā |
| Montāžas atvere iebūvējamai vienībai | kvadrātisks |
| Iespējams demontēt | instalācijas ierīču iebūvēšanai |
| caurules pieslēgumam | jā |
| Nominālais lielums ierīču iebūvēšanas vienībai | 9 |
| Nominālais lielums | 250 mm |
| ROHS atbilstība | atbrīvots |
| Izmērs | 367x367x55 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Izstrādājuma sērija | EÜK kanālu sistēma |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 25,7284 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 25,7284 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
GES9 55U V 7011
7405037
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
GES9 55U V 9011
7405039
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
GESR9 55U V 7011
7405047
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
GESR9 55U V 9011
7405049
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7405037
Kvadrātveida ierīču montāžas modulis grīdas pamatnes augstumam 55mmTips
GES9 55U V 7011
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7405039
Kvadrātveida ierīču montāžas modulis grīdas pamatnes augstumam 55mmTips
GES9 55U V 9011
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7405047
Apaļš ierīču montāžas modulis grīdas pamatnes augstumam 55mmTips
GESR9 55U V 7011
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
