Zemgrīdas kārba UGD350-3, paredzēta GESR9/55
Tips UGD55 350-3R9R
Preces nr. 7410064
EAN 4012195678779
Preces nr. / Tips
7410064 / UGD55 350-3R9R
Grīdas līmeņa augstums min.
55 mm
Grīdas līmeņa augstums maks.
80 mm
Vāka izpildījums
apaļš
Montāžas atvere iebūvējamai vienībai
apaļš
Nominālais lielums ierīču iebūvēšanas vienībai
R9
Nominālais lielums
350 mm
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Zemgrīdas ierīču kārba ar montāžas vāku un vāka nosegplāksni ar sānu sienām no tērauda loksnes. Kvadrātveida ierīču montāžas moduļa GES9/55 montāžai betona grīdās, sākot no 55 mm. Var bez pakāpēm noregulēt uz betona grīdas augstumu un klonu var pieguļoši iestrādāt pie klona novilkšanas malas. Ar atverēm cauruļu ievietošanai katrā pusē: 7 x M20, 3 x M25, 4 x M32. Lietderīgais caurules lielums, ja sistēmas augstums ir 55 mm: M20.
Tehniskie dati

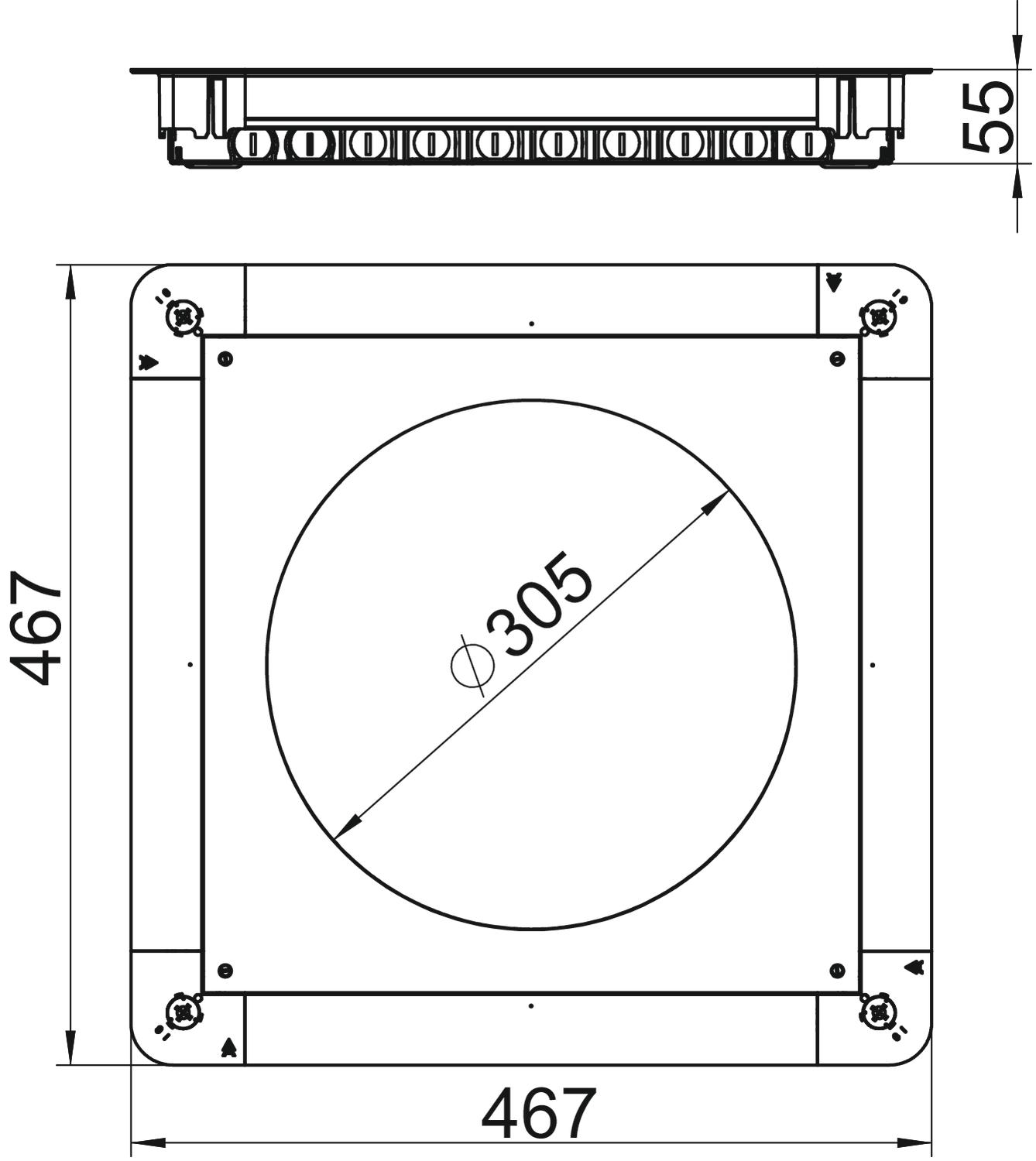

Izmēri
| Garums | 467 mm |
|---|---|
| Platums | 467 mm |
| Augstums | 55 mm |
| Izmērs A | 467 mm |
| Izmērs B | 467 mm |
| Izmērs H | 55 mm |
| Izmērs d Ø | 305 mm |
Tehniskie dati
| Grīdas līmeņa augstums min. | 55 mm |
|---|---|
| Grīdas līmeņa augstums maks. | 80 mm |
| Vāka izpildījums | apaļš |
| Augstuma regulēšanas diapazons min. | 55 mm |
| Augstuma regulēšanas diapazons maks. | 80 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | nē |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Kanālu platums min. | 190 mm |
| Kanālu platums maks. | 350 mm |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iespējams iemontēt blīvi | nē |
| Atdalāms | nē |
| Grīdas plāksne | jā |
| Piemērots zemgrīdas kanālam | nē |
| Grīdas kopšana | sauss |
| Iegremdējams vienā līmenī ar pamatni | jā |
| Montāžas atvere iebūvējamai vienībai | apaļš |
| Iespējams demontēt | instalācijas ierīču iebūvēšanai |
| caurules pieslēgumam | jā |
| Nominālais lielums ierīču iebūvēšanas vienībai | R9 |
| Nominālais lielums | 350 mm |
| ROHS atbilstība | atbrīvots |
| Izmērs | 467x467x55 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Izstrādājuma sērija | EÜK kanālu sistēma |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 41,1371 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 41,1371 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
GES9 55U V 7011
7405037
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
GES9 55U V 9011
7405039
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
GESR9 55U V 7011
7405047
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
GESR9 55U V 9011
7405049
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7405037
Kvadrātveida ierīču montāžas modulis grīdas pamatnes augstumam 55mmTips
GES9 55U V 7011
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7405039
Kvadrātveida ierīču montāžas modulis grīdas pamatnes augstumam 55mmTips
GES9 55U V 9011
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7405047
Apaļš ierīču montāžas modulis grīdas pamatnes augstumam 55mmTips
GESR9 55U V 7011
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (3)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Grīdas līmeņa augstums min.
Grīdas līmeņa augstums maks.
Vāka izpildījums
Montāžas atvere iebūvējamai vienībai
Nominālais lielums ierīču iebūvēšanas vienībai
Nominālais lielums
Preces nr.
UGD55 350-3R9R
55
80
apaļš
apaļš
R9
350
7410064
UGD55 350-3R9R
Preces nr.
7410064
Grīdas līmeņa augstums min.
55
Grīdas līmeņa augstums maks.
80
Vāka izpildījums
apaļš
Montāžas atvere iebūvējamai vienībai
apaļš
Nominālais lielums ierīču iebūvēšanas vienībai
R9
Nominālais lielums
350
